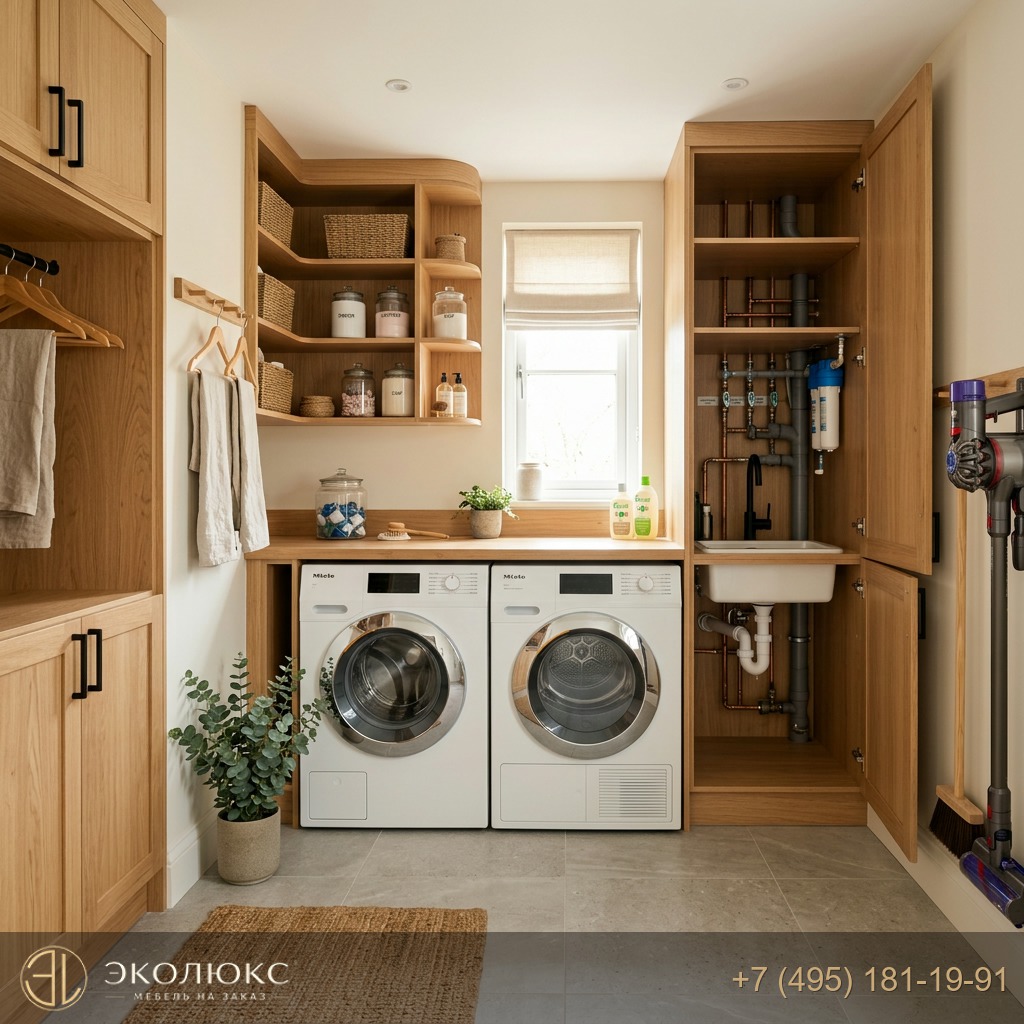

Инженерия постирочной: доступ к сифонам, фильтрам и кранам через мебель — без разборки фасадов

Современная постирочная — это не просто место для стиральной и сушильной машин. Это функциональное пространство со сложной инженерией: здесь проходят водопровод, канализация, стоят фильтры, краны, сифоны, а коммуникации чаще всего скрыты за мебельными корпусами. Именно поэтому к техническому проектированию постирочной предъявляются особые требования, ключевое из которых — свободный доступ к инженерным узлам для обслуживания и ремонта.

Владельцы жилья, заказывая мебель под заказ, хотят идеальную эстетику: ровные фасады, лаконичный дизайн, максимально чуть заметные щели. Но даже самая изысканная постирочная может быстро потерять свой лоск, если при протечке сифона или засоре фильтра весь аккуратный фасад придется демонтировать — вплоть до разлома корпуса. Такая халатность на этапе проектирования приводит к затратам на восстановление, незапланированному ремонту и длительным простоям техники.

По статистике, не менее 70% вызовов сантехников в квартиры с мебелью в постирочной связаны с невозможностью элементарного обслуживания — кран перекрытия или фильтр попросту спрятаны за неразборным модулем. Итог — порча мебели, риски затопления, принудительная замена столешниц и фасадов.

В этой статье мы подробно разберем, как правильно спроектировать мебель и коммуникации в постирочной: где предусмотреть ревизионные люки, как грамотно организовать трассировку труб, какие съёмные панели использовать и чего категорически нельзя делать. Все советы основаны на опыте специалистов мебельной фабрики «Эколюкс», инженеров-вентиляционщиков и практикующих сантехников Москвы.

Зачем обеспечивать легкий доступ к инженерным узлам?

Раскрытие этого вопроса — первый шаг к пониманию важности инженерии постирочной. Часто именно недооценка рисков и уверенность в «надежности» сантехники приводит к ошибкам на этапе проектирования.

Что происходит, когда доступа нет

• Плановое обслуживание фильтров и сифонов: Все фильтры тонкой очистки требуют регулярной промывки и замены картриджей — обычно 1–2 раза в год. Засорённый фильтр резко снижает напор воды, а иногда и вызывает протечки.
• Неожиданные аварии: Подтекающий сифон или сорванная гибкая подводка могут привести к затоплению не только своей квартиры, но и соседей снизу — особенно когда кран перекрытия оказывается забаррикадирован.
• Ремонт и замена: Замена гибких шлангов раз в 7–10 лет — норма для современных инженерных систем. Отсутствие доступа удваивает стоимость работ: за демонтаж фасадов или корпуса придется платить отдельно.

Реальные примеры

В 2023 году мастер Эколюкс обслуживал постирочную в престижной новостройке на Ленинском проспекте. Для замены фильтра пришлось демонтировать три фасада, вырезать фрагмент полки, а после ремонта ждать отдельного мастера, чтобы востановить корпус. Итоговые расходы клиента — 17 000 руб., вместо стандартных 1500–2000 за саму сантехническую работу.
На другом объекте, где был предусмотрен люк-невидимка 25х40 см за стиральной машиной, доступ обеспечили за 4 минуты — весь фильтр поменяли за 3000 руб. без ущерба для мебели.

Практические советы

• Изучайте схему инженерных коммуникаций еще на этапе дизайн-проекта.
• Заранее уточняйте расположение фильтров, сифонов, кранов перекрытия — они должны быть доступны с фронта или сбоку.
• Требуйте от мебельного исполнителя интеграцию люков и съемных панелей — с учетом привязки к узлам.

Типичные ошибки

• Предполагать, что фильтр или сифон «никогда не придется менять».
• Проектировать сплошные модули без единого люка или открывающейся планки.
• Устанавливать фильтры и краны за закрепленным на саморезы цоколем, который нельзя снять без демонтажа кухни/модуля.

Трассировка коммуникаций: как правильно проложить трубы и расположить оборудование

Ошибки начинаются с момента разводки водопровода и канализации. Даже лучшая мебель не сработает, если трубы и узлы размещены бездумно по стене, с разлётом на 50-70 см. Это усложняет не только монтаж мебели, но и дальнейшее обслуживание.

Критерии правильной трассировки

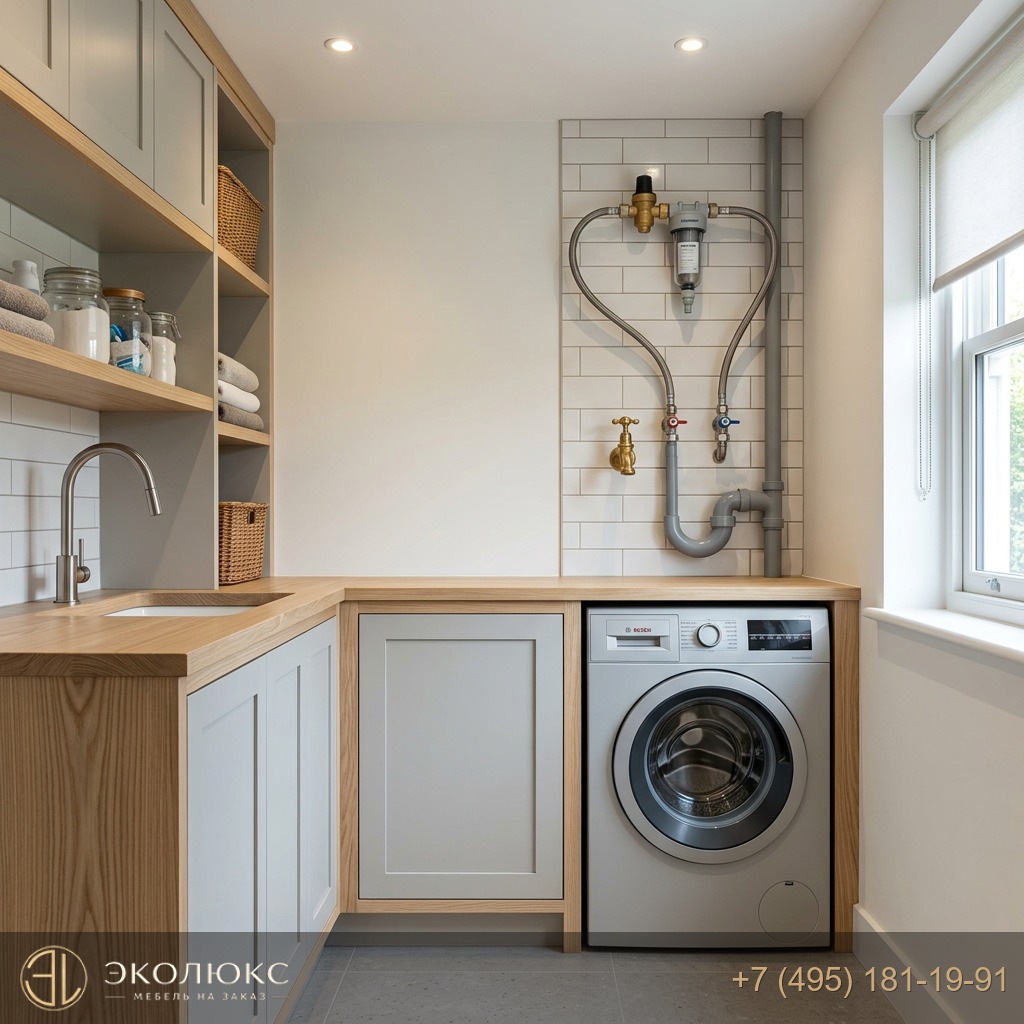

• Компактность инженерного блока: По возможности, все точки сбора воды (фильтры, краны, счетчики, сифон) группируются в единой зоне — желательно по вертикали.
• Лёгкий подход: Вынос труб и фильтров ближе к плоскости фасада, но не упираясь в него вплотную — 8–10 см до мебели достаточно для всех операций.
• Грамотная высота подключения: Подводки должны соответствовать высоте сифонов или подключения стиральных/сушильных машин. Для подвесных систем — не ниже уровня инженерного люка.

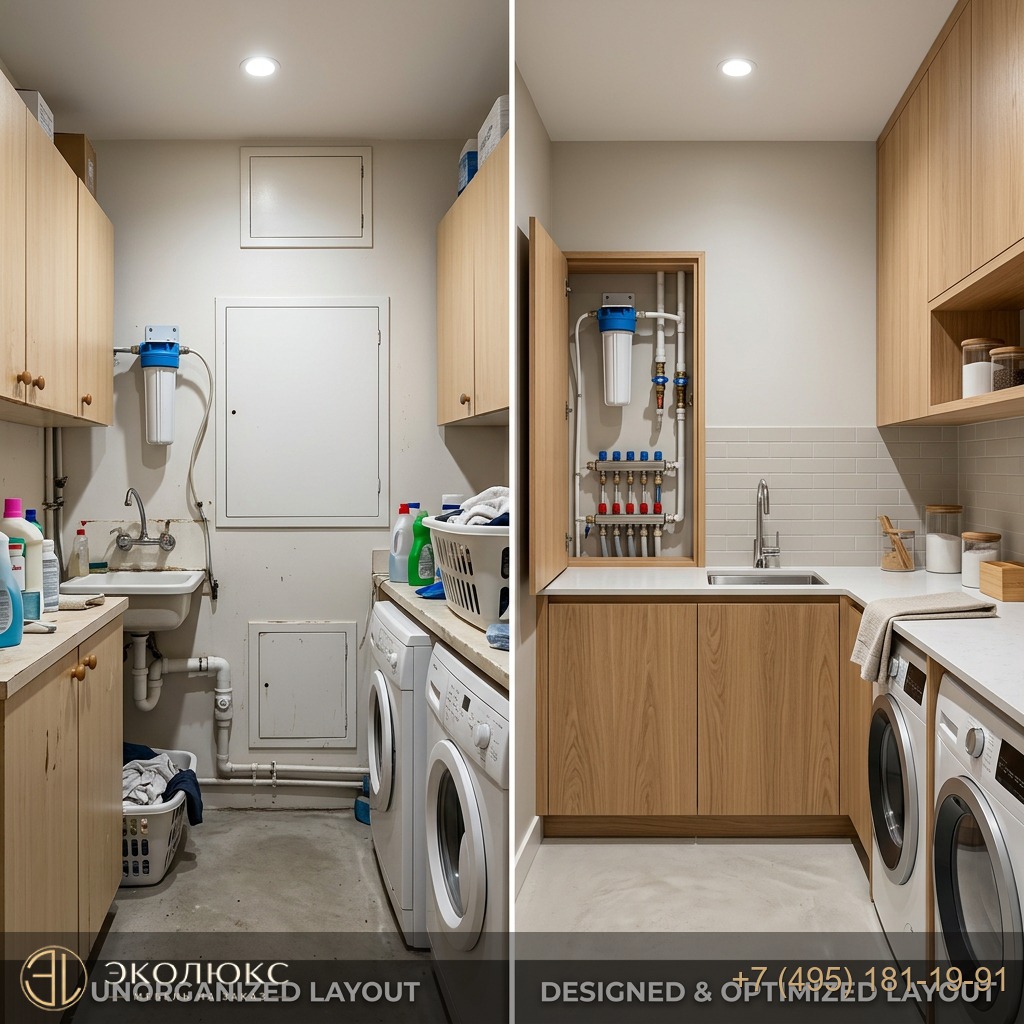

Реальные схемы и ошибки

— Правильная схема: в одном проёме стены сосредоточены фильтр, кран перекрытия, сифон, и вывод на стиральную машину. Достаточно люка 30×40 см.
— Ошибка: фильтр — слева от мойки, сифон по центру, кран справа, все на разной высоте. В результате меблировка требует монтажа трех отдельных люков, а при замене одной детали страдает весь каркас.

Практические советы

• Согласуйте план трассировки с инженером до закупки мебели.
• Обеспечьте доступ под коммуникации не менее 30×30 см, лучше 40×40 см для фильтра или счетчика.
• Устанавливайте фильтр и сифон на уровне 40–65 см от пола — так удобно обслуживать через стандартный ревизионный люк.
• Если несколько фильтров — располагайте их друг над другом или чуть внахлёст, не разбрасывая по всей зоне.

Мифы по теме

• Достаточно оставить технологическое отверстие для шлангов, а фильтры «и так всегда найдут».
• Трассировку можно «привязать по месту» уже после сборки мебели — на самом деле коммуникации корректировать сложнее и дороже, чем сделать мебель по готовой схеме.

Ревизионные люки: виды, размеры, специальные решения

Ревизионный люк — ключевой элемент мебельной инженерии. Это не просто отверстие, а нормально интегрированный элемент корпуса, обеспечивающий доступ ко всей зоне технических коммуникаций. Современный рынок предлагает десятки вариантов, и правильный подбор напрямую определяет удобство эксплуатации на годы вперед.

Типы ревизионных люков

• Классический пластиковый ревизионный люк: Самый бюджетный и распространенный вариант. Размеры — от 15×15 до 40×60 см. Монтируется в боковину или фальш-панель, легко открывается защёлкой.

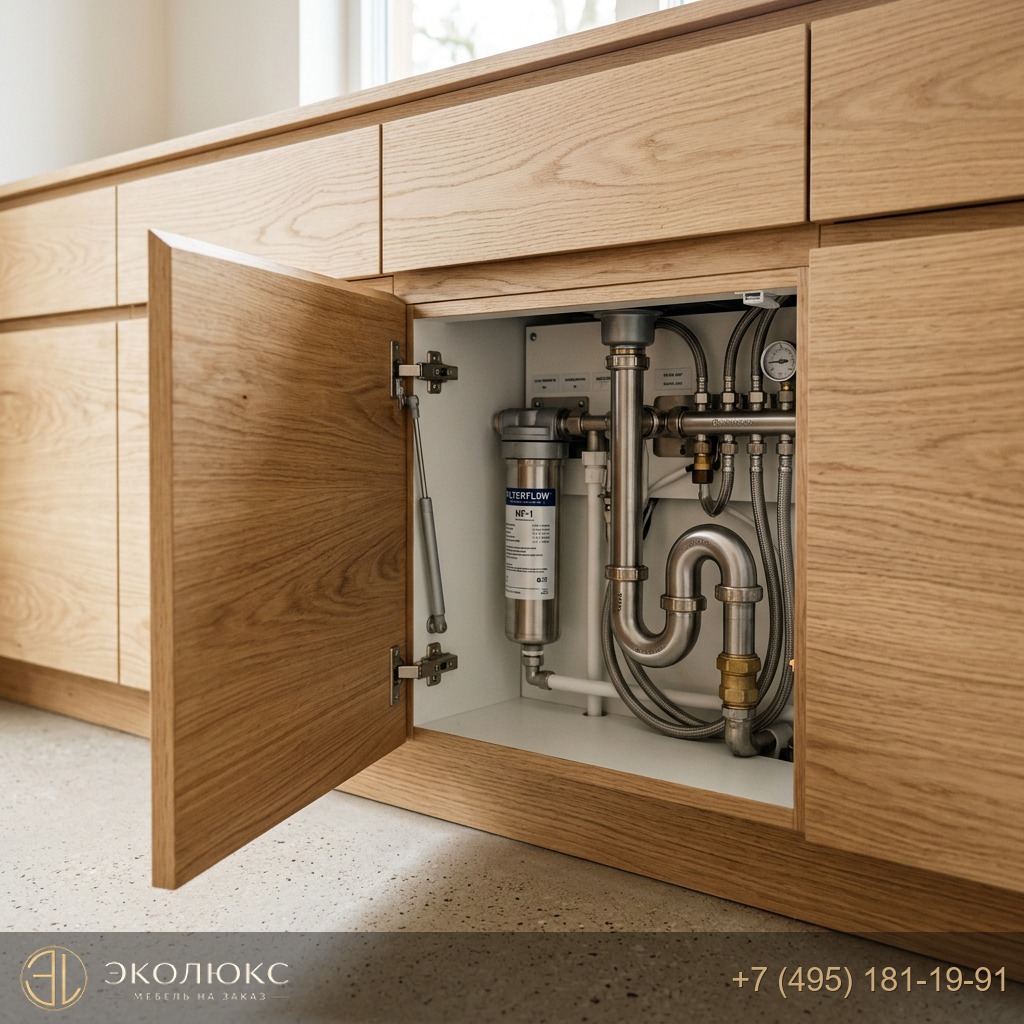

• Люк-невидимка: Алюминиевый профиль с креплением под мебельный фасад. Не выделяется на общем фоне, открывается нажатием (push-to-open) или с помощью присоски.
• Магнитные съёмные панели: Цельная панель из МДФ или ЛДСП, фиксируется на магниты или специалные невидимые клипсы. Обеспечивает полный доступ ко всему модулю, эстетична, но требует качественной фиксации.
• Раскладные-поворотные фасады: Специальная мебельная петля позволяет откинуть фасад в сторону как дверцу мини-ящика. Актуально для расположения ревизии под глубокой столешницей.

Сравнение по параметрам

1. Бюджет: пластиковые и люки-невидимки дешевле всего — 800–6000 руб.
2. Эстетика: магнитные панели и люки-невидимки практически не видны, подходят для премиальных интерьеров. Пластик — только для скрытых от глаз зон.
3. Надёжность: съемные панели удобны, но важно проверить усилия на фиксацию — чтобы панель не спадала из-за вибраций стиральной машины.

Практические советы по выбору и установке

• Для фронтального доступа к крупным узлам выбирайте размер люка не менее 30×40 см (лучше 40×40 см) — в более узкое отверстие рука с инструментами может не пройти.
• В условиях ограниченного пространства (например, за корпусом шкафа) используйте люки с открыванием вверх или вбок.
• Если в зоне ревизии проходит вентиляция, увеличьте высоту люка до 60 см.
• Сравните тип креплений: пластиковый люк проще вставлять в ЛДСП, а люк-невидимка хорошо интегрируется в фасад.
• Обязательно делайте отметку о расположении люка на финальном чертеже мебели — часто бывает, что сборщик путает местами модули.

Типичные ошибки

• Пытаться замаскировать люк за декоративной накладкой без фиксации — панель может выпасть при первом же открытии.
• Ограничивать размер ревизии в угоду эстетике (в пользу «тонких линий») — последствиями могут быть невозможность доступа к фильтру или крану после сборки.
• Размещать люк в зоне активной вибрации (за задней стенкой стиральной машины), не укрепив корпус мебелью.

Съёмные и раздвижные панели: как реализовать доступ и сохранить эстетику

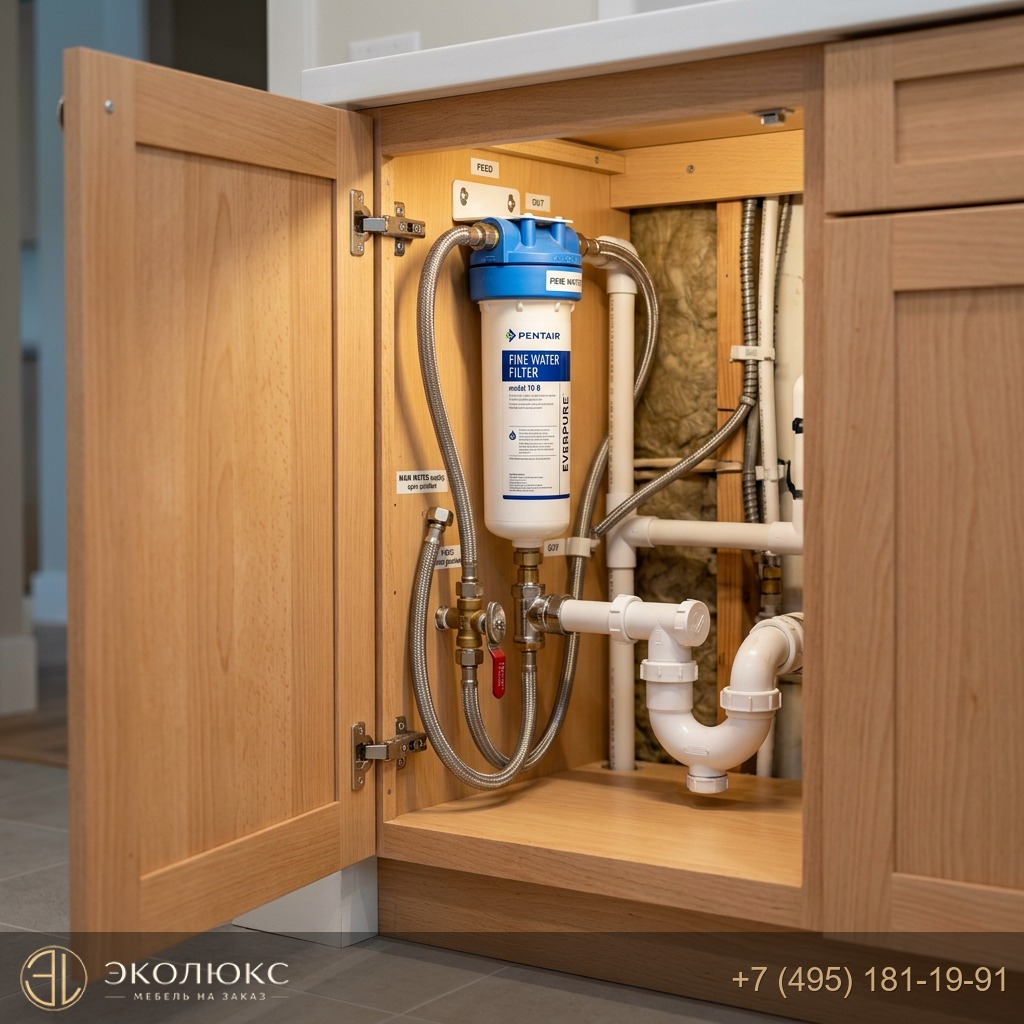

Современные мебельные решения позволяют делать полный доступ к инженерным элементам не уродуя фасады и не увеличивая количество вырезов в мебели. Грамотно организовать съёмные или раздвижные панели — задача для дизайнера высокой квалификации, однако типовые приёмы применимы и в базовом корпусе.

Технологии съёмных панелей

• Магнитные крепежи: Легкие панели на магниты для доступа снизу или сбоку.
• Защёлки-пистоны: Позволяют одной рукой вытащить фасад из мебельной ниши и поставить обратно без инструментов.
• Раздвижной механизм: Две створки разъезжаются в стороны, открывая большую площадь. Удобно при протяжённой инженерии вдоль стены.
• Петли с ограничителем угла открытия: Позволяют откинуть панель лишь настолько, чтобы добраться до нужного узла, не снимая полностью.

Примеры решений Эколюкс

На объектах премиум-сегмента «Эколюкс» часто применяет комбинацию: нижняя (цокольная) панель на магнитах и декоративная верхняя панель-невидимка для разового доступа. Это позволяет сохранять единую линию фасадов, не жертвуя ревизией.
Аналогичный подход применяется в угловых модулях, где коммуникации проходят вдоль двух стен — сразу закладываются две съёмных панели, чтобы можно было обслужить кран перекрытия и фильтр независимо друг от друга.

Практические советы

• Используйте панели из того же материала, что и основной фасад — разница фактур сразу бросается в глаза.
• Тщательно просчитывайте глубину ниши — недостаток 2–3 см приведет к невозможности снять панель при установке техники вплотную.
• Не пренебрегайте скрытым поручнем: пластиковый или металлический держатель внутри упростит снятие.
• Слабомагнитные крепежи со временем теряют силу — проверяйте усилие фиксации перед монтажом.

Типичные ошибки

• Пытаться сделать всю боковину съёмной, не усилив её фальш-панелью.
• Использовать саморезы для крепления панелей — при следующем обслуживании без инструмента не обойтись.
• Делать скрытые панели из ДСП или МДФ низкой плотности — при частом снятии кромка быстро растрескается.

Правила проектирования мебели для постирочных: проёмы, модули, размеры, стандарты

Перед началом проектирования мебели для постирочной важно помнить: требования к доступу и прочности жёстче, чем в обычной кухне или гостиной. Вода, вибрация, активное использование техники накладывают отпечаток на конструкцию и выбор материалов.

Что важно предусмотреть?

• Ширина ревизионных проёмов: стандарт для доступа к фильтру — минимум 300 мм, для сложного инженерного узла — 400–500 мм.
• Высота панелей: если коммуникации вертикальные, закладывайте проём на весь рост узла плюс 60 мм для работы ключом.
• Усиливающие профили: чтобы панель не прогибалась при открывании, используйте металлопрофиль или ребро из МДФ 16 мм.
• Выступ панелей: делайте небольшой уступ (3–5 мм), чтобы панель не цеплялась за соседние модули при снятии.
• Цоколь и подиум из влагостойких материалов: минимум ДСП марки P5, либо алюминиевый профиль — это защищает корпус при возможных протечках.

Стандарты мебели для постирочных

• Глубина модуля 600 мм для комфортной интеграции стиральной машины и коммуникаций.
• Ревизионные панели на высоте 700–900 мм от пола для удобства доступа.
• Шаг креплений не менее 30 мм от края панели — для прочности и долговечности фурнитуры.
• Металлические уголки в местах крепления съёмных элементов для дополнительной фиксации.
• Возможность отсоединить цоколь без демонтажа всего модуля — обязательное условие!

Проектирование проёмов: расчет и частые ошибки

• Заготавливайте чертёж проёмов с реальным учетом толщины стены и мебели. Не забывайте о существующих трубах и их размещении между корпусом и стеной.
• Оставляйте 8–10 см от коммуникаций до внутренней поверхности мебели — для работы инструментом.
• Избегайте узких щелей типа 100–120 мм — они бесполезны для доступа, но портят внешний вид мебели.
• Типичная ошибка — сделать панель нужного размера, но разместить её слишком низко (ниже колена), либо за техникой с жёсткой подводкой, что полностью блокирует доступ.

Особенности и нюансы: стиральные, сушильные, встраиваемые системы

В каждой постирочной задачи по доступу решаются индивидуально — в зависимости от типа и расположения бытовой техники, а также компоновки инженерных систем.

Стиральные машины

• Стандартная глубина бытовой машины — 600 мм, а коммуникации часто уходят за спинку, максимально прижимая её к стене. Съёмные панели здесь должны быть либо сбоку, либо над машиной (если модуль подвесной).
• Популярное решение — сделать узкий фальш-проём шириной 10–12 см справа или слева от машины для обслуживания крана и фильтра без сдвига техники.

Сушильные машины

• Сушильная техника требует отдельной вентиляционной отсечки. Инженерные коммуникации прокладываются по стене и маскируются панелью либо лотком в верхней части модуля.
• Плохо спланированный забор влаги может привести к конденсации в мебели — ставьте отдельный воздухозабор с люком доступа для обслуживания.

Встраиваемые комплексы

• При размещении «машина под столешницей» коммуникации прокладываются по торцу — люк лучше делать в боковине или под съемным цоколем.
• В модулях с двумя машинами (стиральная + сушильная «столбиком») закладывайте ревизию сразу для двух инженерных зон: верхнюю (вентиляция) и нижнюю (канализация, вода).

Важные нюансы

• Ревизионные панели не должны мешать съёму/установке техники — учитывайте габариты агрегата плюс 5–7 см на манёвры при установке/снятии.
• Подключение воды реализуйте гибкими шлангами с запасом длины (10–15 см), чтобы при снятии панели не порвать подводку.

Распространённые ошибки

• Переместить машину или сушилку невозможно без снятия всей боковины или разборки мебели.
• Фильтр размещён под машиной и требует выдвижения техники для обслуживания.
• Люк доступа расположен позади техники без дополнительных проёмов с боков, из-за чего обслуживание невозможно без демонтажа агрегата.

Опыт Эколюкс: реальные решения инженерии постирочных в Москве и области

Фабрика «Эколюкс» более 15 лет проектирует и изготавливает мебель для ванных и постирочных в Московском регионе. За это время реализовано свыше 800 постирочных, на половине из которых — нестандартная организация коммуникаций и сложные инженерные задачи. Вот некоторые решения, которые мы внедряли — с разбором удачных приёмов и ошибок.

Кейс: ЖК «Сердце Столицы»

• Композиция: стиральная и сушильная машины «столбиком», инженерный узел справа, технический шкаф высотой 2,1 м.
• Люк-невидимка 40×60 см, отделан фасадом из эмалированного МДФ под цвет мебели.
• Врезные ограничители открывания и фиксация на магнитах.
• Результат — смена фильтра и обслуживание займёт не более 7 минут без инструмента и без повреждения мебели.

Кейс: коттеджи в Барвихе

• Постирочная с системой «Умного дома», автоматическими кранами перекрытия воды.
• Все коммуникации собраны в вертикальном блоке, ревизия организована через двойную раздвижную панель шириной 900 мм.
• Панели усилены алюминиевым профилем, отделаны влагостойким пластиком, съём за 2 минуты при любом сценарии.

Кейс: стандартная московская двушка

• Стиральная машина встроена под столешницу, люк доступа 30×30 см сбоку — пластиковый, утапливаемый в торец модуля.
• Недостаток — после монтажа выяснилось, что фильтр расположен ниже уровня цоколя, и для его обслуживания пришлось снимать переднюю панель цоколя, благо она была на клипсах.

Выводы по опыту

• Даже элементарное размещение фильтра на 10 см выше или левее уже удешевляет обслуживание на 40–50%.
• Использование одинаковых крепежей (магниты, клипсы) в рамках одного проекта ускоряет монтаж и ремонт.
• Вся документация по инженерным узлам и ревизиям должна храниться у клиента, чтобы любой мастер мог быстро найти люк или съёмную панель.

Практические рекомендации: процессы для согласования и монтажа

Даже самый идеальный проект останется бумагой, если монтаж и эксплуатация будут проводиться с нарушениями. Как организовать процесс так, чтобы не было «сюрпризов» через 5 лет эксплуатации?

Этап согласования

• На этапе дизайн-проекта инженер получает схему коммуникаций и сразу вносит в неё зоны ревизии.
• Все проёмы и люки прописываются на чертеже с размерами и указанием высоты от пола и стен.
• Материал для люков и крепежей выбирается совместно с мебельщиками — иногда бюджет разнится незначительно, а удобство обслуживания кардинально разное.

Монтаж мебели

• Сначала устанавливаются инженерные коммуникации, тестируется вся система — фильтры, краны, сифоны.
• Далее производится контрольное вскрытие ревизий: мастер убеждается, что к каждому элементу можно спокойно подлезть рукой с инструментом.
• Только после этого собираются основные панели и модули мебели с интеграцией люков.
• Перед сдачей объекта проверяется возможность снятия и крепления всех съёмных и раздвижных элементов без применения инструмента.

Эксплуатация и техобслуживание

• Клиенту выдается памятка по местоположению ревизий и типам крепежей — особенно если панели выглядят как обычные фасады.
• Плановое техобслуживание (замена фильтра, ревизия сифона) согласуется заранее с учетом доступа к ревизионным панелям.

Типичные ошибки и советы

• Не проверять возможность доступа до завершения монтажа всей мебели — иногда после оклейки фасадов часть люка оказывается заблокированной смежным модулем.
• Забывать о необходимости демонтажа цоколя при авариях — используйте цоколя на клипсах либо съёмные без использования саморезов.

Итоги

• Грамотная инженерия постирочной обеспечивает быстрый и безопасный доступ к ключевым узлам — к сифонам, фильтрам, кранам.
• Трассировка коммуникаций должна быть согласована заранее и сгруппирована для удобного обслуживания.
• Ревизионные люки и съёмные панели — обязательные элементы в мебели постирочной, их выбор влияет на эстетику и функциональность.
• Стандарты размеров проёмов — не менее 30×40 см, крепления — на магн
